Trắc nghiệm Ghép các nguồn điện thành bộ có đáp án

Trắc nghiệm Ghép các nguồn điện thành bộ có đáp án

2036 lượt thi
7 câu hỏi
45 phút

BẮT ĐẦU LÀM BÀI

Danh sách câu hỏi

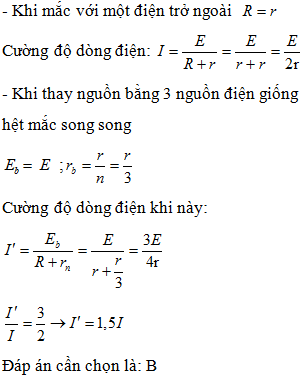

Câu 1:

Một nguồn điện với suất điện động E, điện trở trong r, mắc với một điện trở ngoài R=r thì cường độ dòng điện chạy trong mạch là I. Nếu thay nguồn điện đó bằng 3 nguồn điện giống hệt nó mắc song song thì cường độ dòng điện trong mạch:

A. Vẫn bằng I

B. Bằng 1,5I

C. Bằng I/3

D. Bằng 0,5I

Câu 2:

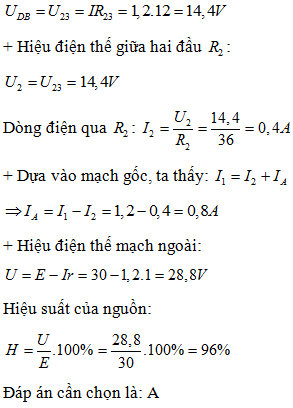

Cho mạch điện như hình vẽ:

Biết $E = 30 V, r = 1 Ω, R_{1} = 12 Ω, R_{2} = 36 Ω, R_{3} = 18 Ω, R_{A} = 0$ . Xác định hiệu suất của nguồn điện..

A. $96 %$

B. $100 %$

C. $98 %$

D. $89 %$

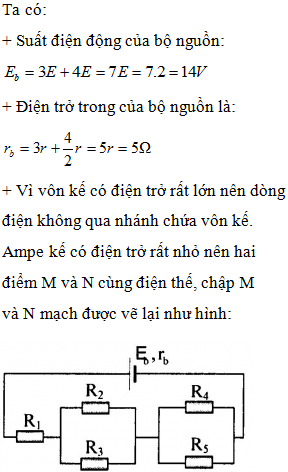

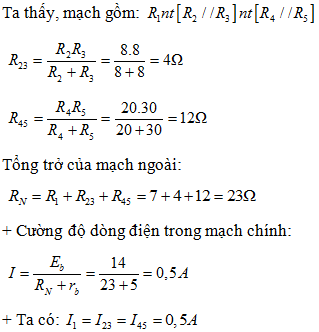

Câu 3:

Cho mạch điện như hình vẽ:

Các nguồn giống nhau, mỗi nguồn có $E = 2 V, r = 1 Ω$ . Biết $R_{1} = 7 Ω$ , $R_{2} = R_{3} = 8 Ω$ , $R_{4} = 20 Ω$ , $R_{5} = 30 Ω$ , $R_{A} = 0$ , $R_{V} = \infty$ . Tính số chỉ của ampe kế.

A. 0,05A

B. 0,3A

C. 0,5A

D. 0,2A

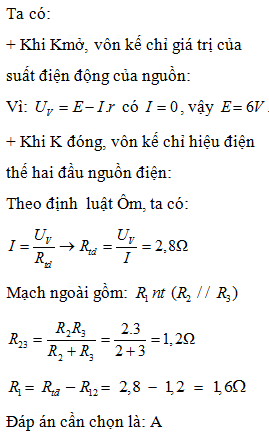

Câu 4:

Cho mạch điện có sơ đồ như hình vẽ:

Biết $R_{2} = 2 Ω, R_{3} = 3 Ω$ . Khi K mở, vôn kế chỉ 6V. Khi K đóng vôn kế chỉ 5,6V và ampe kế chỉ 2A. Điện trở $R_{1}$ có giá trị là:

A. $1, 6 Ω$

B. $2, 8 Ω$

C. $0, 5 Ω$

D. $1, 2 Ω$

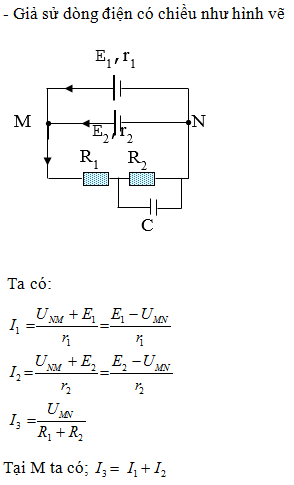

Câu 5:

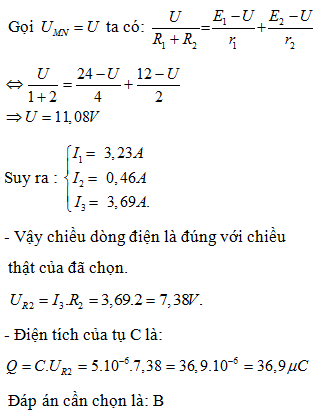

Cho mạch điện có sơ đồ như hình vẽ:

Biết, $E_{1} = 24 V, r_{1} = 4 Ω, E_{2} = 12 V, r_{2} = 2 Ω, R_{1} = 1 Ω, R_{2} = 2 Ω, C = 5 μ F$ .

Điện tích của tụ C là:

A. $3, 45 μ C$

B. $36, 9 μ C$

C. $34, 5 μ C$

D. $69 μ C$

Câu 6:

Cho mạch điện như hình vẽ:

Biết, $E = 1, 5 V, r = 0, 25 Ω, R_{1} = 12 Ω, R_{2} = 1 Ω, R_{3} = 8 Ω, R_{4} = 4 Ω$ . Cường độ dòng điện qua $R_{1}$ là 0,24A.

Hiệu điện thế $U_{A B}$ là?

A. 1,5V

B. 2,4V

C. 4V

D. 4,8V

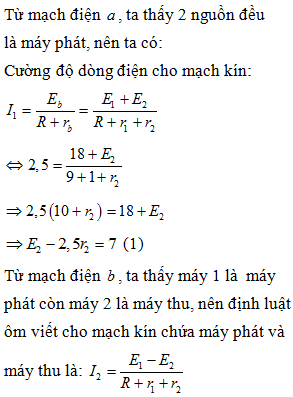

Câu 7:

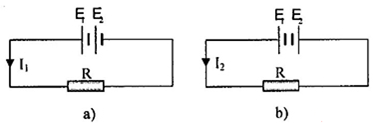

Cho 2 mạch điện như hình vẽ:

$E_{1} = 18 V, r_{1} = 1 Ω$ . Cho $R = 9 Ω I_{1} = 2, 5 A, I_{2} = 0, 5 A$ . Tìm $E_{2}$ và $r_{2}$

A. $\{\begin{matrix} E_{2} = 12 V \\ r_{2} = 1 Ω \end{matrix}$

B. $\{\begin{matrix} E_{2} = 12 V \\ r_{2} = 2 Ω \end{matrix}$

C. $\{\begin{matrix} E_{2} = 6 V \\ r_{2} = 1 Ω \end{matrix}$

D. $\{\begin{matrix} E_{2} = 6 V \\ r_{2} = 2 Ω \end{matrix}$
